Ръководство за употреба на линеен индукционен уплътнител LAR2100 AR10655
Техническо ръководство за ARC · SKU AR10655
Ръководство за употреба на линеен индукционен уплътнител LAR2100 AR10655
Професионално ръководство за експлоатация, безопасност, монтаж, поддръжка и отстраняване на неизправности за машината, свързана с модела AR10655.
Това ръководство е взаимосвързано с продуктовия лист, техническата категория и страниците за поддръжка на ARC, така че да не остане като самостоятелна публикация, а като полезна част в рамките на цялостната техническа екосистема.
Кратък информационен лист за модела
| Модел / Артикулен номер | AR10655 |
| Свързана машина | Линеен индукционен уплътнител LAR-2100 |
| Категория | Индустриални и професионални индукционни уплътнители ARC |
| Използване на документа | Експлоатация, сигурност, поддръжка, почистване и разрешаване на инциденти. |
Важно: Ако имате нужда от резервни части, превантивна поддръжка, техническа поддръжка или за валидиране на конкретна конфигурация на машината, винаги използвайте ARC връзките в края на ръководството или свързания продуктов лист.
Ръководство за употреба на линеен индукционен уплътнител LAR-2100 AR10655
Техническо ръководство за употреба, безопасност, монтаж, настройка, поддръжка и отстраняване на неизправности за Линеен индукционен уплътнител LAR-2100.
Бърз информационен лист
| Модел | LAR-2100 |
|---|---|
| SKU | AR10655 |
| Семейство | Линейни индукционни уплътнители |
| Диаметър на уплътнението | 22-180 мм |
| Скорост | ≤110 контейнера/минута |
1. Безопасност преди употреба на машината
- Свържете се с Променливотоково захранване 220V 50Hz с надеждно заземяване.
- Не използвайте незаземени щепсели или нестабилни електрически инсталации.
- Съхранявайте оборудването на сухо и проветриво място, далеч от пръски.
- Не доближавайте големи метални части до нагревателната повърхност на индукционната глава.
- Избягвайте силни източници на смущения, като например дъгово заваряване, промишлени компресори или високочестотни пещи.
- Изключете захранването, преди да отваряте, проверявате или почиствате вътрешните части.

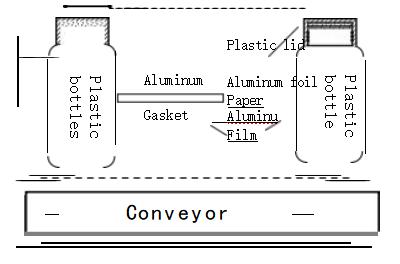

2. Принцип на действие
LAR-2100 използва електромагнитно индукционно нагряване. Контейнерът преминава под главата със съвместим капак и алуминиева обвивка, диск или капачка. Индукционното поле нагрява алуминия без директен контакт и активира термозапечатващия се слой, за да го свърже с отвора на контейнера.
3. Основни части

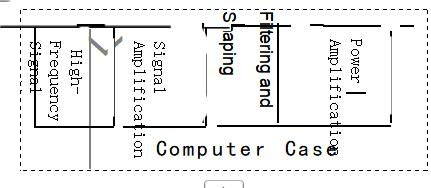

- Разпределителен шкаф: Той интегрира контрол, регулиране и силова електроника.

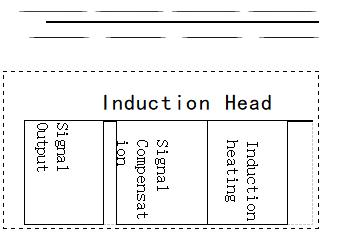

- Индукционна глава: извършва нагряване на облицовката по време на преминаването на контейнера.
- Регулируема опора: Това ви позволява да адаптирате височината към формата на опаковката.
- Регулиращо колело: регулира вертикалното положение на главата.
- Фенове: Те охлаждат печатащата глава по време на работа.
- Основа с колела: Това улеснява движението и разположението на оборудването.
4. Монтаж и въвеждане в експлоатация
- Отстранете опаковката и проверете за видими повреди.
- Поставете машината върху стабилна, суха и равна повърхност.
- Проверете дали решетките и вентилаторите са чисти.
- Свържете оборудването към контакт с променливотоково напрежение 220V 50Hz с ефективно заземяване.
- Включете главния прекъсвач и проверете показанието на напрежението.
- Извършете тест без опаковка, за да проверите дали оборудването реагира правилно.
5. Регулиране на уплътнението
- Поставете алуминиевата обвивка вътре в капака и затворете плътно контейнера.
- Регулирайте височината на печатащата глава според формата.
- Като първоначална справка, работете с приблизително разстояние от 2-3 мм между капака и нагревателната повърхност.
- Подравнете контейнера така, че да минава центрирано под печатащата глава.
- Регулирайте дебита и проверете качеството на уплътнението.
- Ако подложката не залепне, намалете скоростта или преместете печатащата глава малко по-близо.
- Ако подложката пожълти, набръчка се или изгори, увеличете скоростта или леко отделете печатащата глава.
Важно: Резултатът зависи от контейнера, капака, обвивката, налягането на затваряне, скоростта и разстоянието до печатащата глава. Препоръчително е да се валидира всеки действителен формат преди производство.
6. Почистване и поддръжка
- Почистете прах и отломки от печатащата глава, вентилаторите, решетките и работната зона.
- Проверете дали кабелите и конекторите нямат хлабаво състояние или необичайно нагряване.
- Не отваряйте шкафа, когато оборудването е свързано.
- Поискайте техническа проверка, ако се появят повтарящи се изгорели предпазители, загуба на захранване, миризма на електричество или проблеми със стартирането.
7. Чести инциденти
| Симптом | Възможна причина | Препоръчително действие |
|---|---|---|
| Не се включва | Разхлабен кабел, предпазител или превключвател | Проверете връзката, предпазителя и потърсете сервиз, ако това се случи отново. |
| Непълно запечатване | Недостатъчно нагряване, лошо подравняване или несъвместима облицовка | Намалете скоростта, центрирайте контейнера, проверете облицовката и разстоянието. |
| Изгорено или набръчкано фолио | Прекомерна топлина или твърде бавно темпо | Увеличете скоростта или отделете печатащата глава. |
| Неравномерно уплътняване | Неправилна уста, хлабав капак или контейнери, твърде близо един до друг | Подобрете затварянето, отделете опаковките и изхвърлете дефектните формати. |
8. Технически данни
| Модел | LAR-2100 |
|---|---|
| SKU | AR10655 |
| Напрежение | Променливотоково захранване 220V 50Hz |
| Номинална мощност | 4200W |
| максимален индуциран ток | 8.5А |
| Хладилна | По въздух |
| Високоскоростен вентилатор | 4400 об/мин |
| Диаметър на уплътнението | 22-180 мм |
| Височина на контейнера | Регулируем |
| Скорост на запечатване | ≤110 контейнера/минута |
| Дневен капацитет | ≤50 000 контейнера/ден |
| Материал | Неръждаема стомана |
| Нетно тегло | 60 кг |
| Размери на оборудването | 1200 × 385 × 934 мм |
| Размери на опаковката | 1300 × 470 × 600 мм |
| Сертификати | CE, RoHS |
Свързана поддръжка на ARC
За резервни части, гаранция, превантивна поддръжка или техническа поддръжка, моля, вижте информационния лист на продукта и страниците за поддръжка на ARC.
Поддръжка на ARC, свързана с това ръководство
Това ръководство съответства на модела AR10655 и трябва да се консултира заедно с информация за машината, поддръжката, гаранцията и техническата поддръжка, за да се поддържа оборудването в оптимално състояние.
