Manual de instrucciones selladora de inducción lineal LAR2100 AR10655
Manual técnico ARC · SKU AR10655
Manual de instrucciones selladora de inducción lineal LAR2100 AR10655
Manual profesional de operación, seguridad, instalación, mantenimiento y resolución de incidencias para la máquina vinculada al modelo AR10655.
Este manual está interconectado con la ficha de producto, la categoría técnica y las páginas de soporte ARC para que no quede como un post suelto, sino como una pieza útil dentro del ecosistema técnico completo.
Ficha rápida del modelo
| Modelo / SKU | AR10655 |
| Máquina relacionada | Selladora de inducción lineal LAR-2100 |
| Categoría | Selladoras de inducción industriales y profesionales ARC |
| Uso del documento | Operación, seguridad, mantenimiento, limpieza y resolución de incidencias. |
Importante: si necesitas repuestos, mantenimiento preventivo, soporte técnico o validar una configuración concreta de la máquina, usa siempre los enlaces ARC al final del manual o la ficha del producto vinculada.
Manual de instrucciones selladora de inducción lineal LAR-2100 AR10655
Manual técnico de uso, seguridad, instalación, ajuste, mantenimiento y solución de incidencias para la selladora de inducción lineal LAR-2100.
Ficha rápida
| Modelo | LAR-2100 |
|---|---|
| SKU | AR10655 |
| Familia | Selladoras de inducción lineales |
| Diámetro de sellado | 22-180 mm |
| Velocidad | ≤110 envases/minuto |
1. Seguridad antes de usar la máquina
- Conectar a AC 220V 50Hz con toma de tierra fiable.
- No utilizar enchufes sin tierra ni instalaciones eléctricas inestables.
- Mantener el equipo en zona seca, ventilada y alejada de salpicaduras.
- No acercar grandes piezas metálicas a la cara de calentamiento del cabezal de inducción.
- Evitar fuentes fuertes de interferencia como soldadura por arco, compresores industriales u hornos de alta frecuencia.
- Desconectar la alimentación antes de abrir, revisar o limpiar partes internas.
2. Principio de funcionamiento

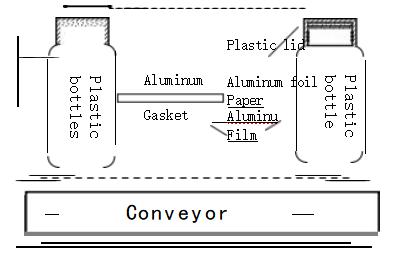

La LAR-2100 utiliza calentamiento por inducción electromagnética. El envase pasa bajo el cabezal con una tapa compatible y un liner, disco u opérculo de aluminio. El campo de inducción calienta el aluminio sin contacto directo y activa la capa termosellable para unirla a la boca del envase.
3. Partes principales
- Armario de control: integra mandos, regulación y electrónica de potencia.

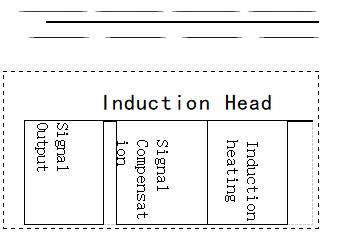

- Cabezal de inducción: realiza el calentamiento del liner durante el paso del envase.
- Soporte regulable: permite adaptar la altura al formato de envase.
- Volante de ajuste: regula la posición vertical del cabezal.
- Ventiladores: refrigeran el cabezal durante el funcionamiento.
- Base con ruedas: facilita el movimiento y colocación del equipo.
4. Instalación y puesta en marcha
- Retirar embalaje y comprobar que no hay daños visibles.
- Colocar la máquina en suelo o superficie estable, seca y nivelada.
- Verificar que las rejillas y ventiladores quedan libres.
- Conectar el equipo a toma AC 220V 50Hz con tierra efectiva.
- Encender el interruptor principal y comprobar lectura de voltaje.
- Realizar una prueba sin envases para comprobar que el equipo responde correctamente.
5. Ajuste de sellado
- Colocar el liner de aluminio dentro de la tapa y cerrar firmemente el envase.
- Ajustar la altura del cabezal según el formato.
- Como referencia inicial, trabajar con una distancia aproximada de 2-3 mm entre tapa y superficie de calentamiento.
- Alinear el envase para que pase centrado bajo el cabezal.
- Regular la velocidad de paso y comprobar la calidad del sellado.
- Si el liner no adhiere, reducir velocidad o acercar ligeramente el cabezal.
- Si el liner amarillea, se arruga o se quema, aumentar velocidad o separar ligeramente el cabezal.
Importante: el resultado depende de envase, tapa, liner, presión de cierre, velocidad y distancia al cabezal. Conviene validar cada formato real antes de producir.
6. Limpieza y mantenimiento
- Limpiar polvo y residuos del cabezal, ventiladores, rejillas y zona de trabajo.
- Revisar que cables y conectores no presentan holguras ni calentamiento anómalo.
- No abrir el armario con el equipo conectado.
- Solicitar revisión técnica si aparecen fusibles fundidos repetidos, pérdida de potencia, olor eléctrico o fallos de arranque.
7. Incidencias frecuentes
| Síntoma | Posible causa | Acción recomendada |
|---|---|---|
| No enciende | Cable suelto, fusible o interruptor | Revisar conexión, fusible y solicitar servicio si se repite. |
| Sellado incompleto | Poco calor, mala alineación o liner incompatible | Reducir velocidad, centrar envase, revisar liner y distancia. |
| Foil quemado o arrugado | Exceso de calor o paso demasiado lento | Aumentar velocidad o separar cabezal. |
| Sellado irregular | Boca irregular, tapa floja o envases demasiado juntos | Mejorar cierre, separar envases y descartar formatos defectuosos. |
8. Datos técnicos
| Modelo | LAR-2100 |
|---|---|
| SKU | AR10655 |
| Voltaje | AC 220V 50Hz |
| Potencia nominal | 4200W |
| Corriente máxima inducida | 8,5A |
| Refrigeración | Por aire |
| Ventilador de alta velocidad | 4400 rpm |
| Diámetro de sellado | 22-180 mm |
| Altura de envase | Ajustable |
| Velocidad de sellado | ≤110 envases/minuto |
| Capacidad diaria | ≤50.000 envases/día |
| Material | Acero inoxidable |
| Peso neto | 60 kg |
| Dimensiones del equipo | 1200 × 385 × 934 mm |
| Dimensiones de embalaje | 1300 × 470 × 600 mm |
| Certificaciones | CE, ROHS |
Soporte ARC relacionado
Para repuestos, garantía, mantenimiento preventivo o soporte técnico, consulte la ficha de producto y las páginas de asistencia ARC.
Soporte ARC relacionado con este manual
Este manual corresponde al modelo AR10655 y debe consultarse junto con la información de la máquina, mantenimiento, garantía y soporte técnico para conservar el equipo en condiciones óptimas.
