Návod na obsluhu – Keramický membránový filter (ARDLF8-40)
OBSAH
- Bezpečnostné opatrenia
- Komponenty
- PID a 2D kreslenie
- Prevádzka systému
- Použitie a údržba
- Riešenie problémov
- Dodatok
Pred vykonaním akejkoľvek operácie si prečítajte tento návod na obsluhu.
I: Komponenty
1. Zoznam komponentov
Položka č. | Meno | Špecifikácia | Materiál | Suma |
---|---|---|---|---|
I. Filter | ||||
1 | SS puzdro | DQSH-301200-3 | SS304/316 | 2 ks |
2 | Membránový prvok | CM3019041200/20nm | keramiky | 6 ks |
II. Čerpadlo (motor odolný proti výbuchu) | ||||
1 | CADLF8-40 | 1,5 kW | SS304/316 | 1 ks |
III. Nádrž | ||||
1 | Čistiaca nádrž | 100 l | SS304/316 | 1 ks |
IV. Nástroje | ||||
1 | Prietokomer | Koncentrácia: 1,6-16 m³/h / FI01 | SS304/316 | 1 ks |
2 | Prietokomer | Permeát: 40-400L/h / FI02 | Sklo | 1 ks |
3 | Tlakomer | 0-1 MPa / PG01, PG02 | SS304/316 | 2 ks |
4 | Merač teploty | 0-150 ℃ / TG01 | SS304/316 | 1 ks |
V. Ventilový systém | ||||
1 | Filtračný ventil | V01-02 | SS304/316 | 1 lot |
2 | Čistiaci ventil | CV01-03 | SS304/316 | 1 lot |
3 | Permeátový ventil | PV01-04 | SS304/316 | 1 lot |
4 | Vypúšťací ventil | DV01-04 | SS304/316 | 1 lot |
5 | Ventil na nastavenie tlaku | FV01 | SS304/316 | 1 ks |
6 | Odvzdušňovací ventil | VV01 | SS304/316 | 1 ks |
7 | Odberový ventil | koncentrát+permeát | SS304/316 | 2 ks |
VI. Kontrolný systém | ||||
1 | ovládací panel | Odolné voči výbuchu | 1 ks | |
2 | Príslušenstvo | 1 sada | ||
VII. Potrubný systém | ||||
1 | Bezpečnostný filter | Štýl Y | SS304/316 | 1 ks |
2 | Výmenník tepla | 0,5 m² | SS304/316 | 1 ks |
2. Modul keramickej membrány
2,1 3 prvky/kryt SS; 2 puzdrá v sérii 2.2 Keramický membránový prvok:
Položka č. | Špecifikácia | Veľkosť pórov |
---|---|---|
DARQCM30-19-4*1200mm | VN: 30 mm Vnútorný priemer: 4 mm Kanál: 19 Dĺžka: 1200 mm | 20 nm |

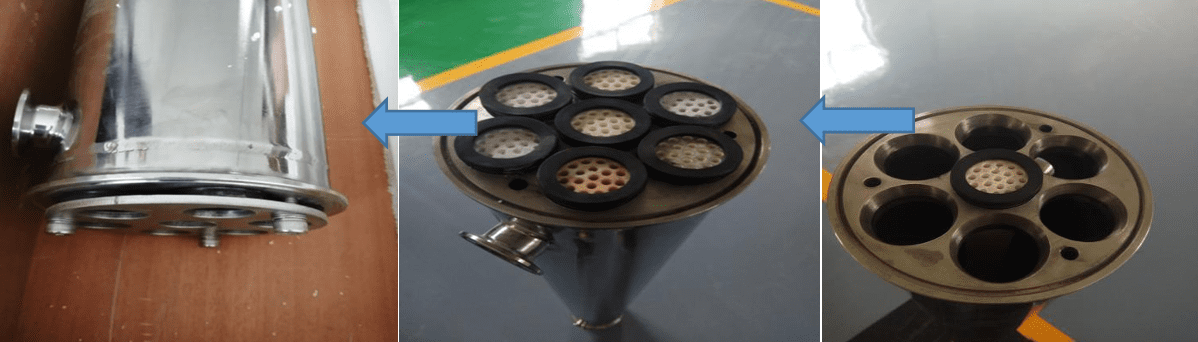

2.3 Montáž membránového prvku: (pozri prílohu 5: Návod na montáž membrány)
3. Ovládací panel
- 3-fázový, 220 V, 60 Hz, odolný proti výbuchu (pozri prílohu 1: schéma svoriek pre CMF3-2/M)
II: PID a 2D kreslenie
(pozri prílohu 2: PID diagram/proces, príloha 2: 2D kreslenie)
III: Prevádzka systému
1. Podmienky prevádzky
Položka | Popis | Parameter | Položka | Popis | Parameter |
---|---|---|---|---|---|
Oblasť membrány | 0,286 m2 * 6 | Min. objem dopravy | 40 l | ||
Pracovná teplota | 5-80 ℃ | pH | 0-14 | ||
Pracovný tlak | 0-4 bar | Pracovné prostredie | interiérov |
2. Kontrola systému
- Regulácia tlaku: FV01
- Ovládací panel systému: tlačidlo štart/stop POZNÁMKA: Je zakázané zatvárať FV01 až 100%.
3. Kontrola pred spustením
3.1 Skontrolujte hladinu kvapaliny v cirkulačnej/čistiacej nádrži (minimálne: 40 l) 3.2 Skontrolujte napájanie a prívod čistej vody 3.3 Skontrolujte, či je ventil na reguláciu tlaku (FV101) úplne otvorený 3.4 Skontrolujte, či sú všetky ostatné ventily zatvorené 3.5 Pri prvom použití odvzdušnite vzduch v čerpadle: Keď je čerpadlo naplnené kvapalinou, spustite odvzdušňovacie čerpadlo, zaskrutkujte strednú odvzdušňovaciu skrutku a uvoľnite odvzdušňovací ventil čerpadla Ale pretože koncentrácia jeho etanolu je príliš vysoká, nepotrebuje odvzdušňovať.
4. Proces prevádzky
4.1 Preplachovanie systému 4.2 Proces filtrácie 4.3 Proces čistenia 4.4 Proces vypúšťania
POZNÁMKA:
- Chod čerpadla nasucho je zakázaný.
- Zakázané zatvorenie FV01 až 100%
- Kvôli filtrácii etanolu môže byť VV01 uzavretý
Pred spustením:
- pripojte svoju vlastnú nádrž k systému (s V01,V02) ako cirkulačnú nádrž
- Pripojte PV03 k vašej permeátovej nádrži
- pripojte vypúšťací ventil k vypúšťaciemu potrubiu
4.1 prepláchnutie systému (rovnaké ako proces čistenia 4.3)
Pri prvom použití alebo dlhodobom skladovaní (viac ako 72 hodín) by sa mal systém pred filtráciou prepláchnuť čistou vodou. Otvorte bezpečnostný filter v tvare Y a odstráňte pevné častice.
- Prietok permeátu pod tlakom (odporúčaný výstupný tlak/tlak po membráne: 1 bar) by sa mal zaznamenať ako normálne kritérium pre prietok čistej vody.
4.2 Proces filtrácie
1): Otvorené: FV01(100% otvorené), V02, PV02, PV03, nakoniec otvorené V01; všetky ostatné ventily nechajte zatvorené.
2): Spustite P01, keď systém pracuje stabilne (5-20 minút), nastavte FV01 na vhodný pracovný tlak (1-4 bar pred membránou) a získajte vyšší a stabilný prietok permeátu (zaznamenajte tento prietok a tlak ako normálne kritérium pre prietok zdrojovej kvapaliny). potom začne proces filtrácie.
3): Keď sa filtrácia zastaví, zatvorte všetky ventily (okrem FV01).
POZNÁMKA:
- Počas filtrácie musia byť čerstvé kvapaliny privádzané do cirkulačnej nádrže, aby sa udržal objem koncentrácie kvapaliny.
- Ak sa už nepridáva žiadna čerstvá kvapalina, so zvyšujúcou sa koncentráciou v cirkulačnej nádrži bude prietok permeátu čoraz nižší. Keď sa prietok permeátu výrazne zníži ako normálne kritérium (zaznamenané v 4.2), pomaly otvorte tlakový regulačný ventil (FV01), kým sa úplne neotvorí, potom zastavte čerpadlo.
4.3 Proces čistenia
(pozri prílohu 4: návod na čistenie)
Poznámka: Po dokončení filtračnej dávky je potrebné systém vyčistiť.
1): Otvorené: FV01(100% otvorené), CV02, PV02, PV04, nakoniec otvorené CV01; všetky ostatné ventily nechajte zatvorené.
2): Spustite P01, keď systém pracuje stabilne (5-20 minút), nastavte FV01 na vhodný pracovný tlak (1-4 bar pred membránou) a získajte vyšší a stabilný prietok permeátu, potom sa začne proces čistenia.
3): Keď sa čistenie zastaví, zatvorte všetky ventily (okrem FV01).
4.4 Proces odvodnenia
Odtok filtrácie: 1): Otvorené: FV01 (100% otvorený), V02, PV02, PV03, VV01 (ak je to potrebné), DV01, DV02, DV03, DV04, všetky ostatné ventily nechajte zatvorené.
2): Po dokončení vypúšťania zatvorte všetky ventily (okrem FV01).
- Nezabudnite zatvoriť VV01, ak je počas vypúšťania otvorený.
Čistiaci odtok: 1): Otvorené: FV01 (100% otvorený), CV02, PV02, PV04, VV01 (ak je to potrebné), DV01, DV02, DV03, DV04, všetky ostatné ventily nechajte zatvorené.
2): Po dokončení vypúšťania zatvorte všetky ventily (okrem FV01).
- Nezabudnite zatvoriť VV01, ak je počas vypúšťania otvorený.
5. Výber čistiaceho prostriedku
Ak je membránový prvok vážne znečistený, v závislosti od povahy vstupného materiálu je možné zvoliť nasledujúce čistiace prostriedky:
- Kyslý čistič: 1~3%HNO3, 1%H3PO4, kyselina šťaveľová, 112°F (50°C)
- Kaustický čistič: 1~3%NaOH, Na3P04, NaClO, 112 °F (50 °C)
- Chelatačné činidlo: EDTA
- Povrchovo aktívna látka: SDS
- Enzymatické činidlo: amyláza, proteáza
Podrobný postup čistenia nájdete v Prílohe 7: Pokyny na čistenie.
Keď prietok membránového prvku nemôže uspokojiť požiadavku výrobnej kapacity, musí sa membránový prvok vymeniť.
6. Zostava membránových prvkov
(pozri prílohu 5: zostava membránového prvku)
7. Skladovanie membránových prvkov
Krátkodobé (do jedného týždňa): čistá voda Dlhodobo: 1% so siričitanom sodným alebo 1% s H2O2
7.1 Krátkodobé odstavenie úložiska
Krátkodobé skladovanie je použiteľné v prípadoch, keď je odstávka 1-7 dní a membránové prvky sú stále inštalované v systéme.
Kroky skladovania sú: Po vyčistení systému čistou vodou na neutrálnu, úplne vyvetrajte vzduch a naplňte systém čistou vodou, uložte membránové prvky do systému pre ďalšiu prácu.
7.2 Prerušenie dlhodobého skladovania
Dlhodobé skladovanie sa vzťahuje na prípad, keď je odstávka viac ako 7 dní.
Kroky ukladania sú:
- Po vyčistení systému vyberte membránové prvky zo systému, uložte prvky do 1% w/w siričitanu sodného alebo 1% w/w H2O2
- Nainštalujte prvky späť do systému každé 1-3 mesiace a čistite čistou vodou alebo roztokom 1~3% NaOH po dobu 30 minút, potom vyčistite čistou vodou, kým nebude neutrálna
- Potom prvky znova vyberte a uložte ich do čerstvo pripraveného 1% w/w siričitanu sodného alebo 1% w/w H2O2
IV: Používanie a údržba
Pozorne si prečítajte tento návod na obsluhu. Akákoľvek nesprávna prevádzka môže poškodiť membránové zariadenie alebo dokonca spôsobiť zranenie osôb.
- Prevádzka čerpadla bez kvapaliny je zakázaná
- Pokúste sa odvzdušniť vzduch v čerpadle
- Meradlá teploty a tlaku v systéme by sa mali pravidelne kontrolovať
- Počas práce sa do systému nesmie dostať vzduch.
- Mali by sa zaznamenať parametre získané z každej operácie, ako je prietok koncentrátu, prietok permeátu, vstupný/výstupný tlak membrány, teplota.
- Ďalší prevádzkový krok je možné vykonať až po stabilnej prevádzke čerpadla.
- Ventily, ktoré sú počas práce otvorené, nesmú byť zatvorené, kým sa čerpadlo úplne nezastaví.
- Pri nastavovaní FV101 (regulačný ventil tlaku) nesmie tlak presiahnuť 6 bar
- Aby sa zabránilo rýchlej kontaminácii membrány, je zakázané úplne uzavrieť FV101.
- Maximálny pracovný tlak by nemal presiahnuť 6 barov a rýchlosť cez membránu by sa mala regulovať medzi 3-5 m/s
- Ak prietok môže spĺňať výrobnú kapacitu, pracovný tlak by mal byť čo najnižší, aby sa znížila miera kontaminácie na povrchu membrány.
- V prípade akéhokoľvek úrazu počas práce by mal byť úraz vyriešený až po vypustení všetkých tekutín zo systému.
- Po dokončení vypúšťania je potrebné systém ihneď vyčistiť.
- Pre rôzne nečistoty je potrebné zvoliť vhodný čistiaci prostriedok.
- Po úplnom vyčistení, ak sa prietok permeátu nedá dobre regenerovať alebo nedokáže splniť výrobnú kapacitu, keramické membránové prvky by sa mali vymeniť.
- Keď je okolitá teplota nižšia ako 5 °C, zariadenie sa nemôže používať a kvapalina zo systému sa musí vypustiť, aby sa predišlo poškodeniu zariadenia.
- Ak zariadenie nepracuje dlhšie ako tri mesiace, malo by byť uskladnené mimo dosahu priameho slnečného žiarenia, prachu, korozívnych plynov, horľavých plynov, pary, olejovej hmly, vibrácií a soľného prostredia atď., malo by sa pravidelne čistiť podľa „III 7.2 dlhodobé odstávkové skladovanie“.
V: Riešenie problémov
Klasifikácia Popis Príčina Riešenie Zlyhanie systému Systém sa nedá spustiť Fáza napájania nie je správna jednofázový Napájanie nie je pripojené Pripojte napájanie Napätie nie je vhodné Skontrolujte napájanie Chybný obvod alebo slabý kontakt Skontrolujte obvod alebo kontakty Vypustite Uvoľnená svorka alebo príruba Resetovať Poškodené tesnenia Vymeňte tesnenia Porucha čerpadla Abnormálny zvuk, abnormálne vibrácie, ručička manometra čerpadla kolíše; Tlak nestúpa Strata fázy napájania Skontrolujte energiu Známky sú opotrebované Vymeňte tesnenia Vzduch v čerpadle nie je odvzdušnený Vypustite vzduch do čerpadla Potrubie netesní, vzduch nasávaný Skontrolujte sacie potrubie Voľná základňa Utiahnite skrutky základne Čerpadlo pracuje v opačnom smere Upravte napájanie Zlyhanie systému Prietok permeátu je nižší alebo klesá Tlak v systéme je príliš nízky Nastavte regulačný ventil na zvýšenie tlaku v systéme Teplota podávania je príliš nízka Zvýšte teplotu Koncentrácia krmiva je veľmi vysoká Znížte koncentráciu Kontaminovaný prvok Chemické čistenie Permeát je zakalený Membránový prvok je poškodený Vymeňte membránový prvok Netesné tesnenia Znovu namontujte alebo vymeňte tesnenia Bubliny Nie je potrebné liečiť VI: Príloha
- schéma terminálu
- PID/procesný diagram
- 2D kreslenie
- Návod na čistenie DQCM
- zostava membránových prvkov
- experimentálny záznamový hárok
Príloha 1: Schéma svoriek pre ARDLF8-40
Technické špecifikácie
- Názov projektu: ARDLF8-40
- Napätie: AC220V 60HZ+N+PE
- Číslo výkresu: DCC
Tabuľka pripojenia terminálu (XT)
Terminál | Vnútorný kábel | Externý kábel | Stránka | Funkcia |
---|---|---|---|---|
XT1 | -Q1:2 | TO | /2,0:H | Napájanie AC220V 60HZ |
XT2 | -Q1:4 | B | /2,1:H | |
XT3 | -Q1:6 | c | /2,1:H | |
XT4 | -P.M | N | /2,1:H | |
XT5 | PE | PE | /2,1:H | |
XT6 | -FR1:2 | -M1:U1 | /2,2:H | Napájacie čerpadlo 1,5 kW |
XT7 | -FR1:4 | -M1:V1 | /2,3:H | |
XT8 | -FR1:6 | -M1:W1 | /2,3:H | |
XT9 | PE | -M1:PE | /2,3:H |
Dôležité poznámky o elektrickom systéme:
- Systém obsahuje hlavný napájací obvod
- Nízkonapäťová distribúcia energie
- Prípojky pre napájacie čerpadlo 1,5KW
- Riadiaci systém s integrovanými ochranami
- Všetky pripojenia musia byť vykonané podľa špecifikovaného kódu farby a číslovania.
Vlastnosti podávacieho čerpadla:
- Motor odolný proti výbuchu
- Ochrana proti preťaženiu
- Riadiaci systém štart/stop
- Indikátory prevádzky a zastavenia

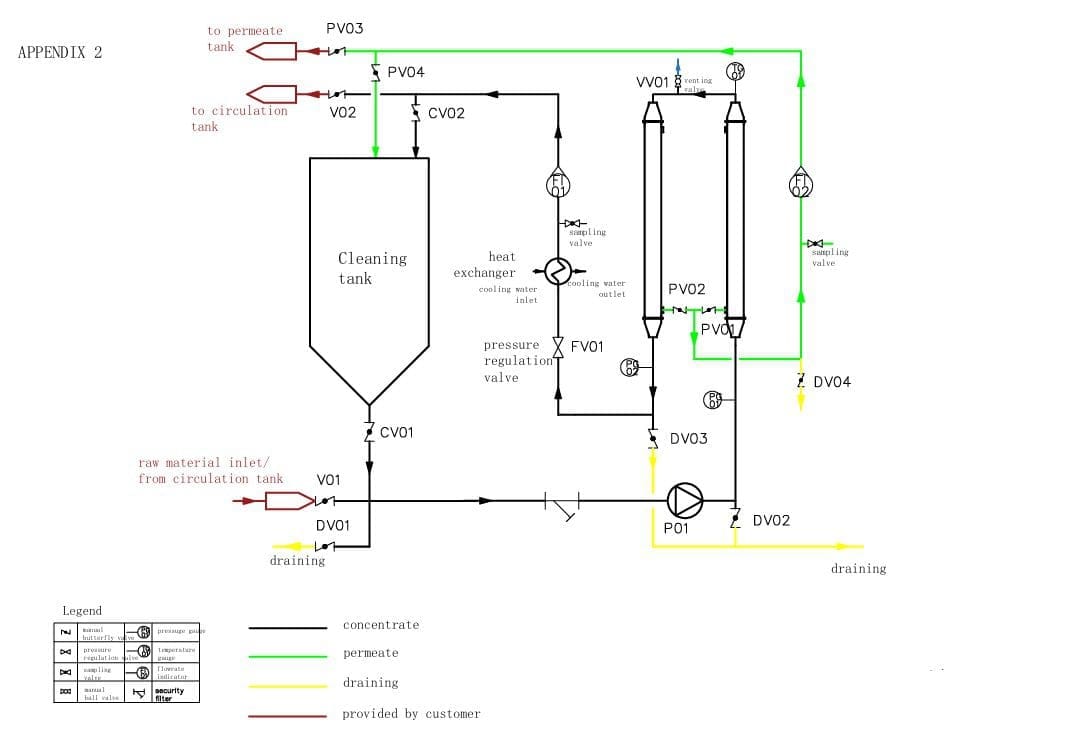

Príloha 2: PID / Diagram procesu

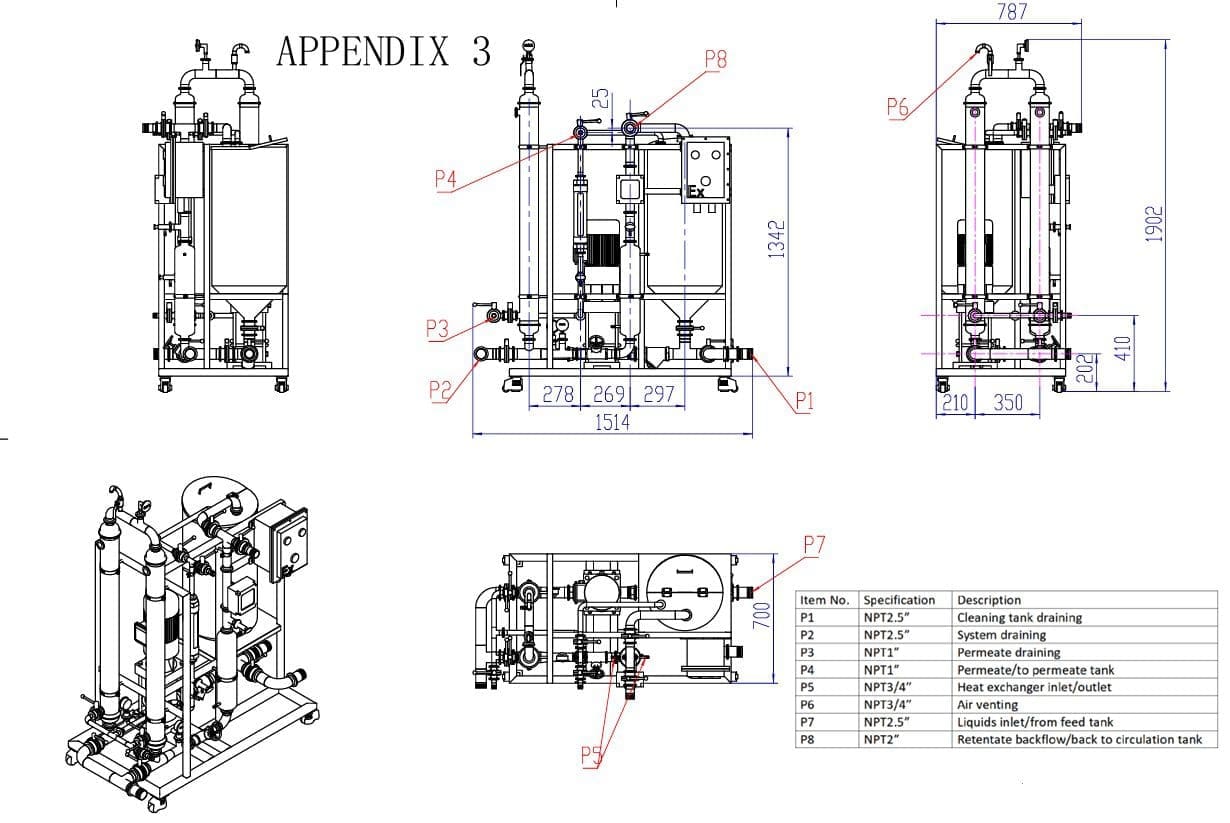

Príloha 3: 2D kresba
Tabuľka špecifikácií pripojenia
Položka č. | Špecifikácia | Popis |
---|---|---|
P1 | NPT2,5″ | Vypustenie čistiacej nádrže |
P2 | NPT2,5″ | Vypustenie systému |
P3 | NPT1″ | Drenáž permeátu |
P4 | NPT1″ | Nádrž na permeát/permeát |
P5 | NPT3/4″ | Vstup/výstup výmenníka tepla |
P6 | NPT3/4″ | Vetranie vzduchu |
P7 | NPT2,5″ | Prívod kvapaliny/z napájacej nádrže |
P8 | NPT2″ | Retentate návrat/návrat do cirkulačnej nádrže |
Hlavné rozmery
- Celková výška: 1902 mm
- Šírka: 787 mm
- Dĺžka základne: 1514 mm
- Základné detaily:
- 278 mm + 269 mm + 297 mm = 1 514 mm (celková dĺžka)
- 210 mm + 350 mm (rozmery strán)
- Výška od zeme: 40 mm
Výkres ukazuje tri rôzne pohľady na systém:
- Pohľad spredu zľava
- Pohľad spredu s rozmermi
- Pohľad spredu vpravo
- Izometrický pohľad (3D perspektíva)
- Pohľad zboku
Tento technický plán je nevyhnutný pre:
- Inštalácia zariadenia
- Priestorové plánovanie
- Identifikácia spojení
- Údržba systému
Príloha 5: Pokyny na montáž membrány s kužeľovými tesneniami
Potrebné materiály
- Vnútorný šesťhranný kľúč
- Kónické tesnenia
- Tesnenie krytu
Postup krok za krokom
Prípravná fáza
- Príprava materiálov
- Zhromaždite vnútorný šesťhranný kľúč
- Kónické tesnenia
- Tesnenie krytu
- Príprava povrchu
- Položte puzdro na rovnú drevenú dosku alebo mäkkú handričku
Fáza inštalácie prvku

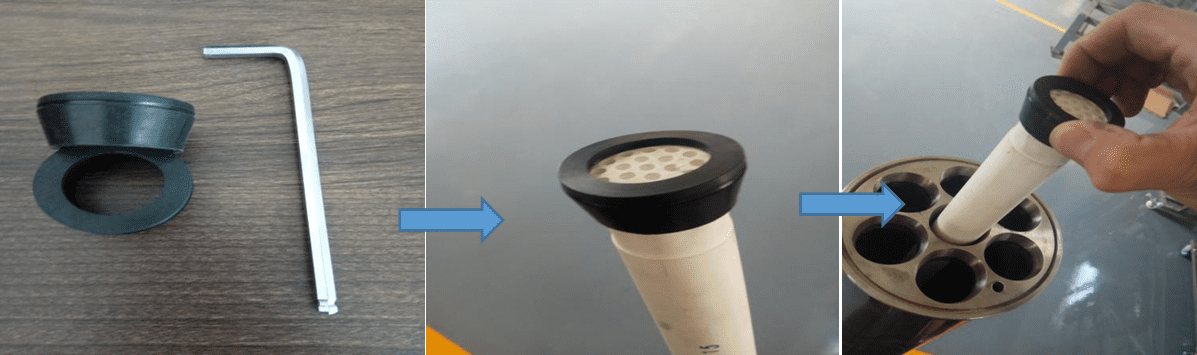

- Inštalácia prvého prvku
- Utesnite jeden koniec membránového prvku kužeľovými tesneniami
- Vložte prvok do otvoru v kryte
- Uistite sa, že oba konce prvku vyčnievajú rovnako dlho na oboch stranách krytu
- Úplná inštalácia
- Vložte všetky membránové prvky do krytu jeden po druhom
Fáza tesnenia
- Tesnenie prvého konca
- Zakryte koniec krytu doskou
- Zaistite vnútornou šesťhrannou skrutkou
- Tesnenie druhého konca
- Obráťte puzdro
- Vložte kónické tesnenia
- Upevnite platňu
Záverečná fáza
- Inštalácia dosky
- Vložte tesnenie krytu do drážky tesnenia
- Záverečné zhromaždenie

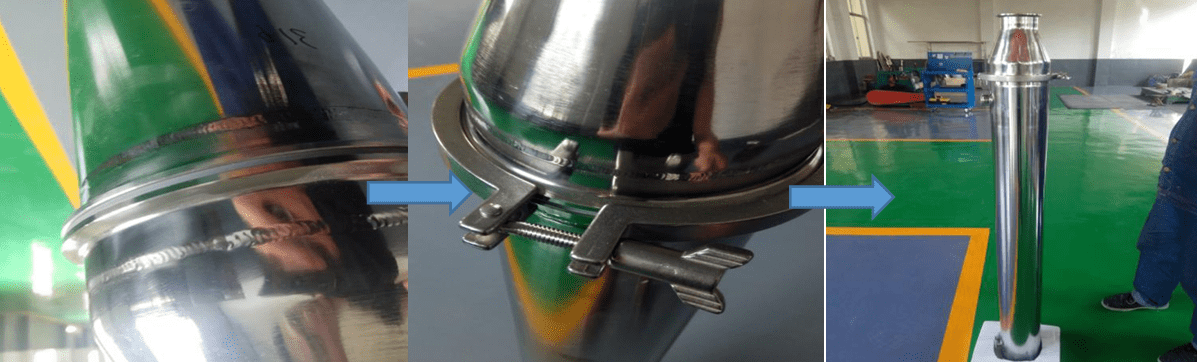

- Pripevnite redukciu na oba konce krytu pomocou svorky
Dôležité poznámky
- Uistite sa, že sú všetky pripojenia tesné
- Skontrolujte, či sú kužeľové tesnenia správne usadené
- Skontrolujte, či sú prvky zarovnané rovnomerne
- Vykonajte konečnú vizuálnu kontrolu všetkých spojov a spojov
